RTSim是實現xxxx控制系統研制、調試、測試與半實物仿真的重要技術手段，可實現控制系統原型樣機的模塊化設計、開發和仿真；實現數字模型到實時代碼的自動轉換和分布式實時仿真；具有豐富的硬件接口，實現數字模型與實物的互換，支持硬件在回路的半實物仿真；能夠快速實現將SimuLink的MDL文件轉化成RTX環境下的實時運行程序RTSS，完成將SimuLink模型實時化的分布、自動參數修改、數據存儲，快捷應用于實時/半實物仿真，提高設計人員的工作效率。

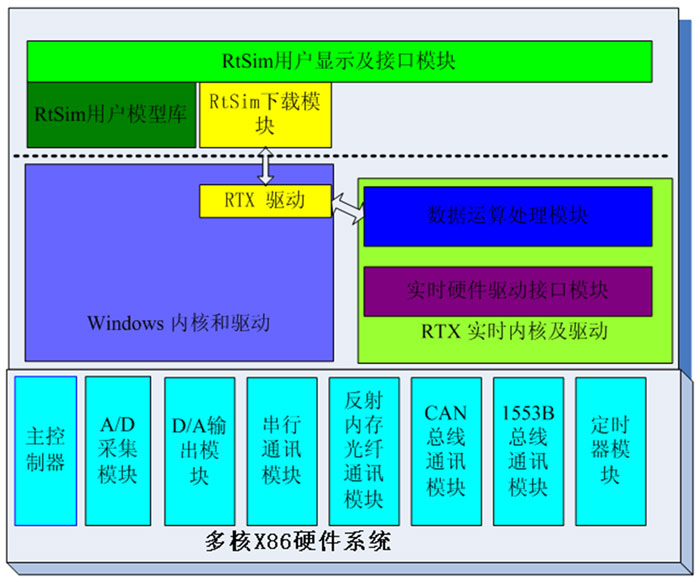

軟件包主要包括以下幾部分：

● RTX環境下RTW實時代碼模版生成文件（TLC）模塊

● RTX環境下RTW實時代碼模版聯編文件（TMF）模塊

● 實時程序入口文件（C/C++）模塊

● RTX/Windwos通信庫模塊

● RTSim界面監控與管理模塊

● SimuLink環境下IO驅動

● 模型編譯與下載模塊

● 網絡下載與通信模塊

● 數據顯示與記錄模塊

● 工程文件管理模塊

● 實時代碼運行管理模塊

● RTX實時開發與運行環境

● 利用Windows+RTX的實時特性和RTSim管理軟件的優點，提供一套開放的、開發簡單的實時測控平臺。

● 不對Windows系統本身做任何修改，即滿足微秒級的實時特性，實時系統時間分辨率最小100ns。

● 支持多任務、多內核、獨占CPU，微小實時內核。

● 基于VC開發環境實現工程配置、硬件配置、代碼編輯、編譯、支持實時驅動庫。

● 構建CPCI架構的驗證系統，優于2.4GHz處理能力，1G內存，功耗小于46W。

● 實時平臺性能指標：

- 時鐘分辨率0.1us

- 最小定時周期：1us

- 最大進程數量：1000個

- 最大線程數量：不限，取決于系統資源

- 線程優先級：128個

- 線程切換時間：0.5~2us

- 持續的中斷響應頻率：30KHz

- 最小定時器誤差：<2us

- 編程語言支持：C\C++

- 開發工具支持：VS2005、VS2010

- 支持用戶提供定時器卡進行定時/p>

- 具備豐富的外圍板卡實時驅動和測試軟件支持C\C++

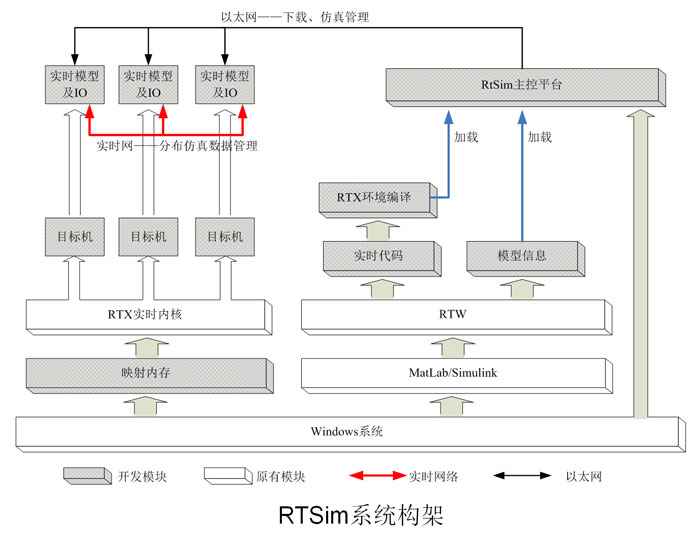

RTSim系統基于RTX（Windows嵌入式實時系統）實時系統、以Simulink為模型開發工具的快速原型系統。該系統能夠快速將Simulink模型轉化為RTX環境下實時模型，并能夠?qū)崿F(xiàn)Simulink模型自動編譯與下載、仿真參數在線修改、仿真數據實時存儲、自動分布仿真、仿真工程文件管理功能。該系統能夠?qū)崿F(xiàn)復雜大系統的閉環實時仿真，也能快速實現單個部件原型測試， 通過SimuLink自帶模型仿真驗證了該系統的可靠性、仿真的準確性。

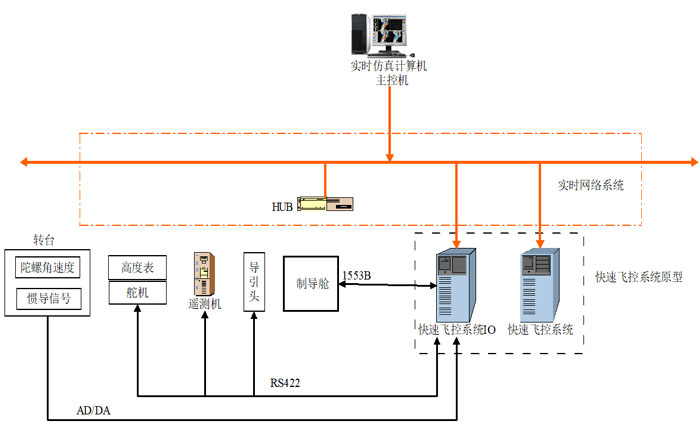

使用MATLAB/Simulink/RTW、RtFly完成制導系統一體化開發環境設計：

● RTSim主控端將Simulink下建立的模型分割并結合RTW生成分布式模型代碼并下載到仿真機上，仿真機并進行實時分布仿真

● 在原型設計師先后，使用編譯器等工具，完成從標準C代碼向目標硬件平臺上的產品代碼的轉換工作

● 最后，使用真實物體對控制器進行測試

--

--

Simulink是一個用來對動態系統進行建模、仿真和分析的軟件包，Simulink提供了豐富的模塊庫以幫助用戶快速地建立動態系統模型。RTW是一個基于Simulink的代碼自動生成環境，它能直接從Simulink的模型中產生優化的、可移植的和個性化的代碼，并根據目標配置自動生成多種環境下的程序。RTW將用戶所設計好的系統模型，在不須撰寫任何程序代碼的情形下，即可直接轉換為原代碼。

--

● 完全與Matlab/Simulink兼容

● 對仿真模型進行分割，自動編譯和下載仿真模型，支持分布式仿真

● 不需要額外的處理器，在Windows98/NT/2000/XP操作系統的PC機上直接運行

● 單CPU計算機控制的閉環系統采樣頻率高達10KHZ

● 將板卡各端口做成相應的Simulink模塊，通過Simulink直接對硬件端口進行讀、寫操作

● 直接在Simulink中實現控制器并組成閉環系統，使控制實際對象如仿真一樣簡單

● 實時控制同時也可以進行理論仿真以方便比較結果

● 控制器參數可在Simulink或快速原型系統窗口進行實時在線調

● 系統中的信號通過Simulink或快速原型系統示波器實時觀測，實時結果可保存為數據文件

● 提供給與多種實時網絡系統的分布仿真模式，包括基于VMIC等標準化接口，并在各種模式下保證仿真模型的一致性

● 支持計算機串口的確定性響應

● 采用XML作為數據以及消息存儲、交互和顯示

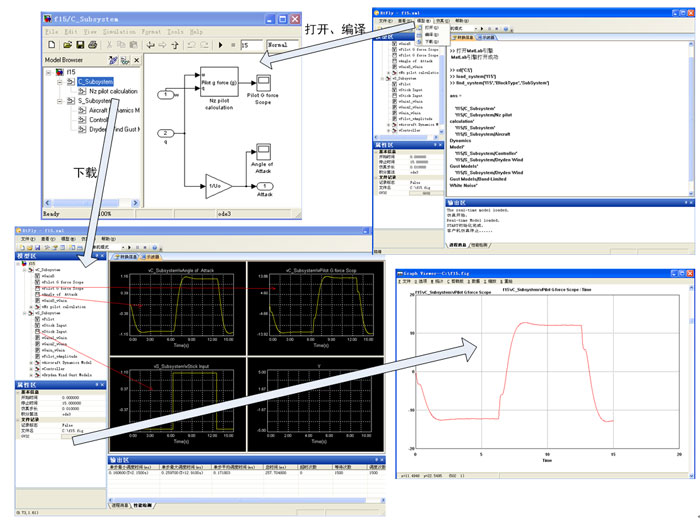

● 首先應用Simulink建立該系統仿真模型，確認數字仿真結果正確無誤后，將模型設置為定步長仿真模式。

● 應用快速原型管理平臺調用Simulink/RTW工具將模型生成實時代碼，并應用VC++編譯成RTX環境下RTSS實時運行程序，將模型配置信息（參數、IO、仿真條件）生成XML工程文件。

● 應用快速原型管理平臺加載XML工程文件，完成仿真參數、仿真條件、數據文件等設置后，開始仿真。

--

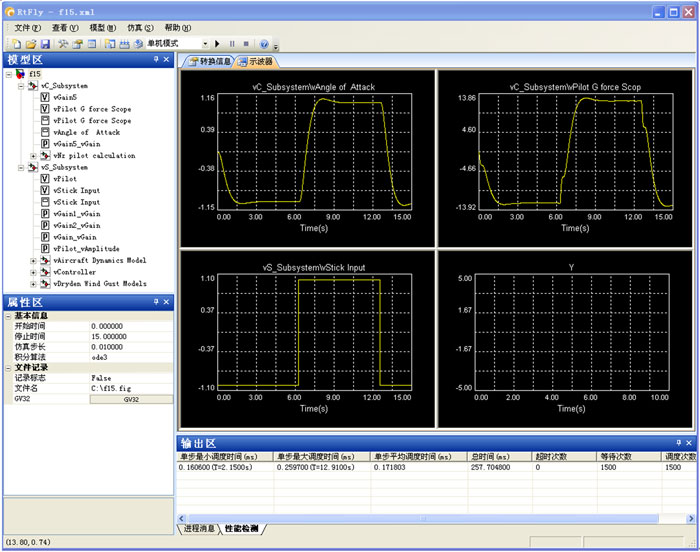

● RTSim系統運行監控界面

--

● 功能區。RTSim主要包括以下幾個功能區：

- 模型區：當加載編譯后的simulink模型后，將加載simulink模型按樹形模式，包括子模型（只包含根一級）、變量、參數、示波器

- 屬性區：對simulink實時模型的屬性信息進行預覽和修改，包括仿真起止時間、步長、積分算法、文件記錄的信息、參數設置等。

- 示波器區：對simulink模型中的示波器進行一一映射

- 轉換信息區：對simulink模型的加載、編譯等進行顯示

- 輸出區：完成仿真性能檢測以及simulink實時模型加載管理

● 菜單。主要由文件、模型與仿真組成。

- 文件。打開：打開RTSim工程文件；保存：保存修改后的RTSim工程文件

- 模型。打開：加載Simulink模型；編譯：完成Simulink模型在RTX環境下的編譯；加載：加載RTX環境下的Simulink模型

- 仿真。開始：開始仿真；停止：停止仿真

● 串口 RS232/422/485

● 模擬量轉數字量 A/D

● 數字量轉模擬量 D/A

● 數字輸入輸出 DIO

● 1553B

● VMIC5565

● 國防安全和軍事工程

● 航空和航天仿真系統

● 機器人系統

● 機械工業自動化，智能制造

● 醫療儀器

● 衛星模型仿真系統

● 分布式實時仿真系統

● 實時仿真測試系統

● 飛行模擬器顯控系統

● 分布式實時仿真和轉臺控制系統
