由于很多商業和技術原因，Windows 2000、Windows XP和Windows XP Embedded操作系統越來越多被考慮用作為實時系統平臺，應用在交通、醫療、工業自動化等行業領域。為滿足硬實時系統嚴格的響應時間要求，美國IntervalZero公司（前身為Ardence公司）開發了RTX產品，在Windows平臺上提供了一個實時子系統，這種方案不對Windows系統本身做任何修改，使我們既可獲得微秒級的實時特性，又可完全利用Windows平臺的優點。

● Windows操作系統市場占有率大，普及率高

● Windows平臺擁有更強的性能、更低的價格

● 功能強大的圖形化接口（GUI）支持

● 支持多種開發工具及應用程序

● 豐富的Win32應用程序接口

● 眾多廉價的第三方硬件及驅動的支持

Windows操作系統的劣勢

● 線程優先級太少

● 隱含的不確定的線程調度機制

● 優先級倒置

● 缺乏直接對IO設備進行訪問的能力

● 定時器精度差，漂移現象嚴重

結論

● Windows平臺是商業化通用系統應用開發的理想平臺，但是Windows不是一個實時操作系統！不適合實時系統的開發

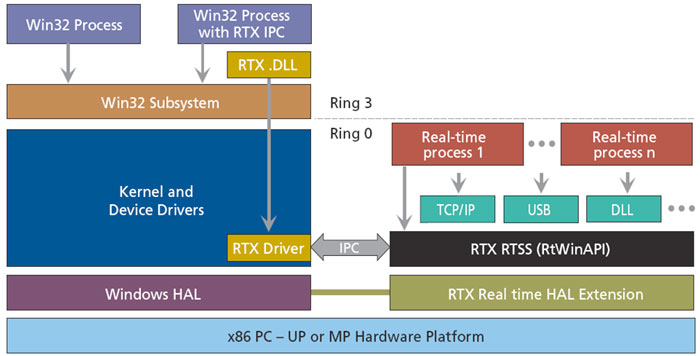

RTX + Windows OS = Windows下的實時操作系統

強強聯合：在保留Windows高級特性的同時實現硬實時處理能力的軟件解決方案

---

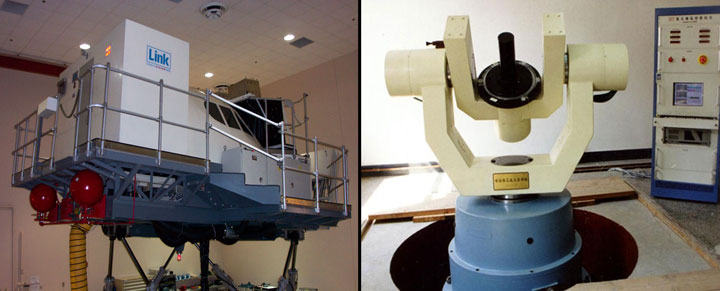

飛行模擬器、轉臺、機器人、導彈發射裝置、火炮和各種復雜的仿真設備都是典型的既有圖形又要求實時控制的應用

---

DOS 6.22

● 單任務實時系統，人機交互界面差、沒有網絡通信功能

---

VxWorks

● 多任務實時系統，圖形功能弱，對開發人員技術要求高，項目開發周期長

---

Windows+RTX

● 多進程、多線程的實時操作系統，具有開放式架構；繼承Windows所有優點，同時具有實時性

開發方面

● Windows+RTX是完全利用Windows的開發工具，直接開發基于實時系統的應用，不需要專門的開發工具，不需要學習，開發簡單

● VxWorks提供自己一套開發定制工具，需要學習，開發復雜困難。定制內核還要涉及的復雜的BSP

---

圖形方面

● Windows+RTX是完全利用Windows的界面，不需要購買昂貴的第三方圖形包，Windows能做到的界面，Windows+RTX就能實現，而且和Windows下一樣。也就是說，Windows的界面就是Windows+RTX的界面。

● VxWorks開發界面需要購買昂貴的第三方圖形開發包。圖形功能弱，開發周期長。

---

內核方面

● Windows+RTX是基于開放式的PC架構的實時系統，必須安裝Windows或Windows XP Embedded。需要高性能的PC機。

● VxWorks是嵌入式微內核的實時操作系統，內核可定制裁減，可裁減的很小。支持多種CPU架構。

---

實時性能方面

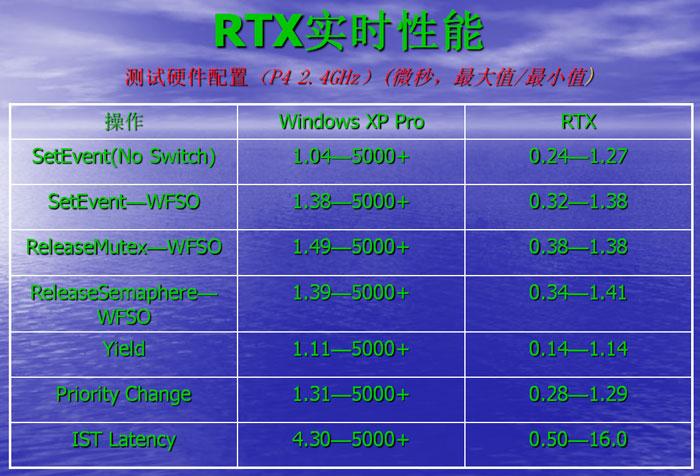

● Windows+RTX是多進程多線程的實時操作系統，實時性能由RTX子系統提供，RTX專門用于實時方面，具有完全自己獨立的實時性能強大的調度器。IST的延遲小于10微秒。

● VxWorks是單進程多線程的實時操作系統。具有實時性能強大的調度器。

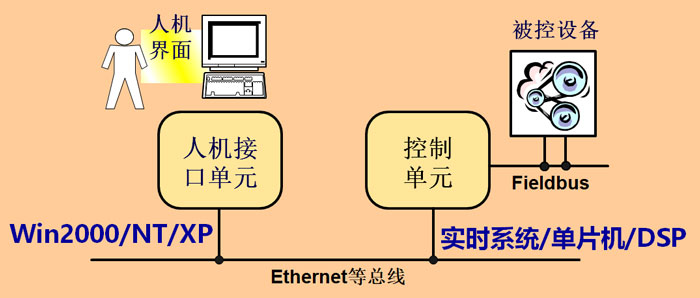

● 上下位機帶來的設計復雜性

● 復雜的分布式應用程序

● 總線傳輸性能決定系統整體性能

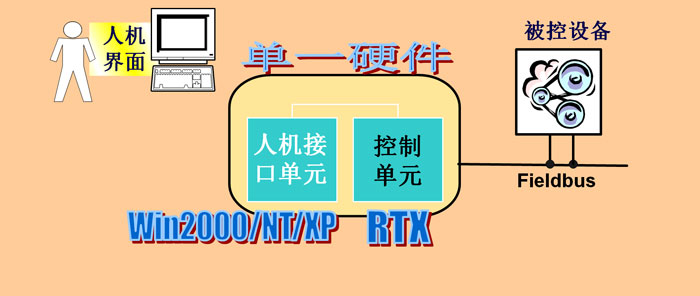

● 明顯增加的可靠性，系統更小、更輕便

● 系統更簡單，數據傳輸量更大

● 硬實時和其他高級特性/應用集成在一臺硬件上

Win2000/NT/XP/Win7/Win10是世界上最流行的操作系統，同時有以下優缺點：

● 優點：豐富的圖形+方便的編程+眾多的第3方軟硬件資源

● 缺點1：非確定性的任務調度

● 缺點2：?jiǎn)?dòng)速度較慢、易于受病毒感染

Windows+RTX(+ReadyOn)系統性能的提升：

● 優點1：繼承Windows系統平臺全部?jī)?yōu)點

● 優點2：具有RTX確定性的任務調度功能

● 優點3：具有ReadyOn的即時啟動、隨時關機功能；系統啟動文件受到保戶使得系統具有極高的健壯性、不易受病毒感染

---

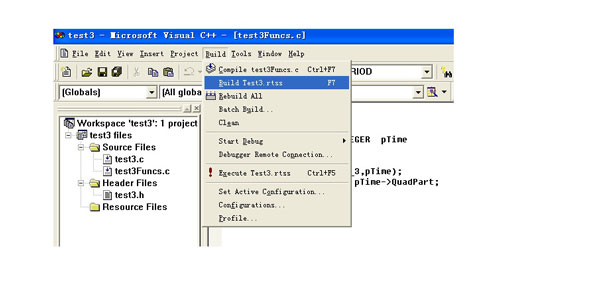

● 開發實時應用需要使用RTX SDK

● 在Windows 2000/XP上安裝VC++ 6.0或VS .NET

● 安裝RTX SDK開發工具

● 實時應用程序編譯成：“xxx.rtss”

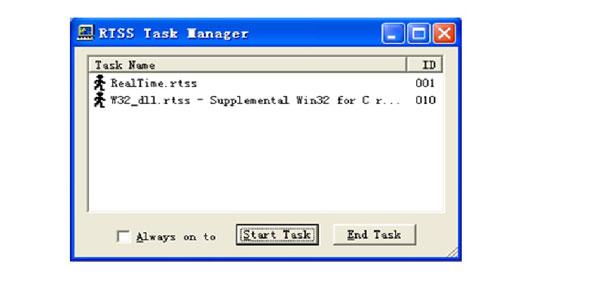

RTX Runtime

● RTX SDK編譯的實時程序“xxx.rtss”或?qū)崟r(shí)庫"xxx.rtdll"運行時需要的實時環境庫的支持

● 在特定硬件上運行的實時應用都需要一個RTX Runtime

● 控制主機硬件：采用基于AT-BUS總線結構的x86架構工控機

● 控制軟件

---管理層：提供良好的人機交互界面

---控制層：在固定的采樣周期內高速地完成所有計算機接口卡的I/O交換。運行在硬實時的RTX環境

---控制層與管理層之間主要通過事件和共享內存機制實現通信

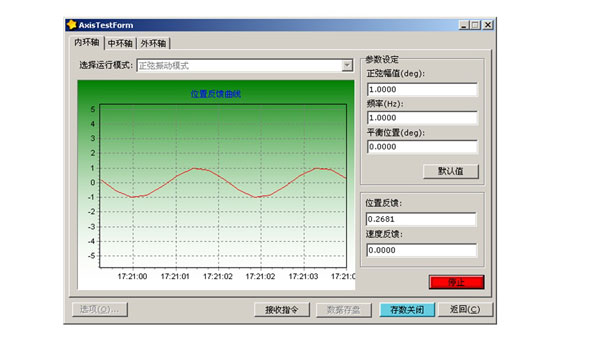

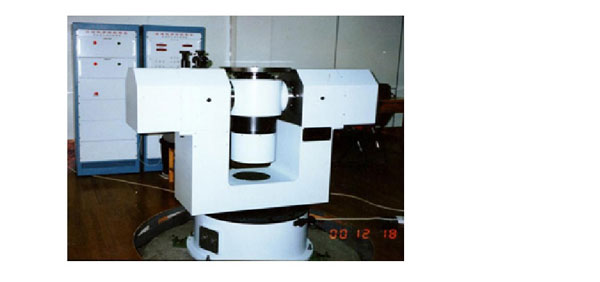

三軸仿真轉臺控制系統主控界面

● 美國雷神(Raytheon)愛國者導彈測試系統

● 美國海軍Litton Marine驅逐艦方向舵控制系統

● CAE Electronics飛行模擬器控制系統

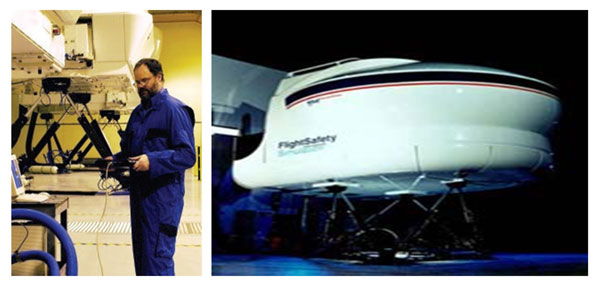

● Flight Safety International's飛行模擬器控制系統

由于RTX是基于Windows的實時子系統，因此最適合應用在既要求圖形等Windows高級任務，又需要實時任務的場合，如下領域：

● 航空、航天、軍事測控控制系統

● 基于PC的控制軟件/設備(CNC)

● 分布式實時仿真控制系統

● 工業生產自動化控制系統

● 運動控制、機器人和數控設備控制系統

● 實時數據采集、測量系統

● 醫療儀器、設備控制系統
